FPC软板排线的基本类型
- 作者: 陈中强
- 来源: 鑫美特ffc排线
- 日期 : 2020-11-08
一.FPC排线的定义：
FPC是Flexible Printed Circuitry的缩写，即为柔性印刷电路的英文缩写。
二.FPC排线的功用：
FPC排线通常用于液晶模組显示信号的输入。
三.FPC排线的基本结构：
FPC 排线是由聚酰亚胺薄膜作基材,其表面经过菲林、曝光、显影、蚀刻等一系列工艺过程，形成各种所需要的复杂的图案，在经过电镀形成所需要的电路，表层覆盖一层聚酰亚胺薄膜，经过加热压合而成。其两端根据其连接方式不同可做成带补强板的插接型，也可做成纯导体的镂空型。
常见结构有如下几种：

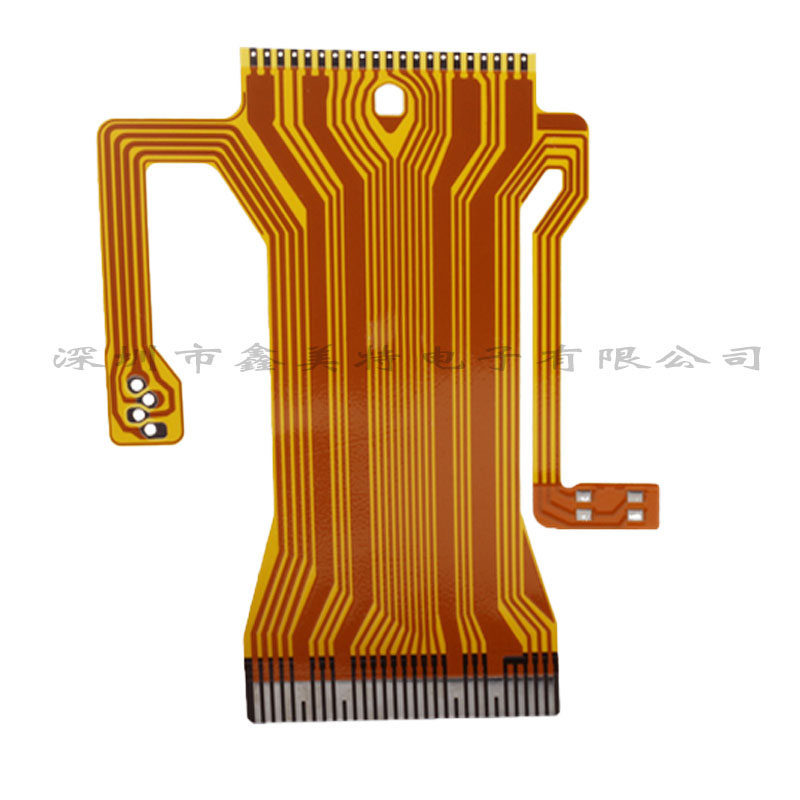

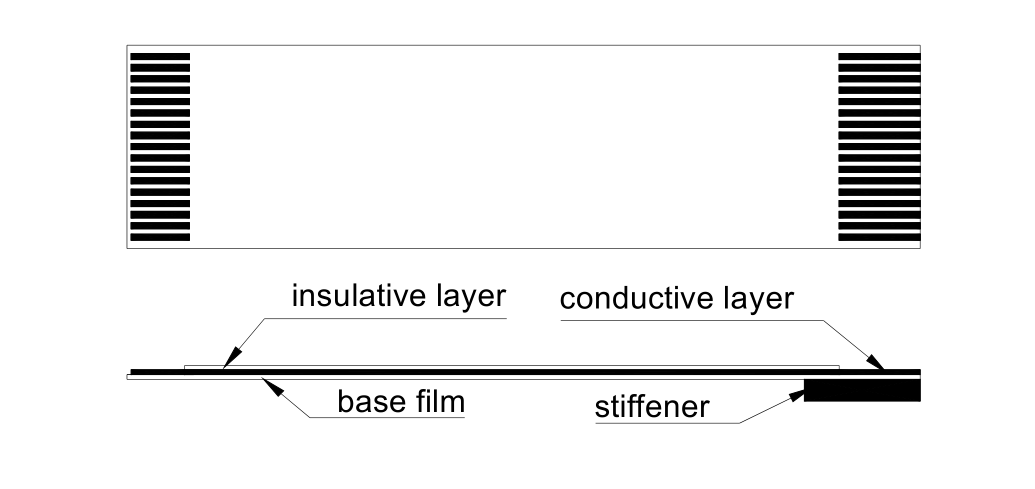

（1）FPC排线两端输入、输出位相同且同向：

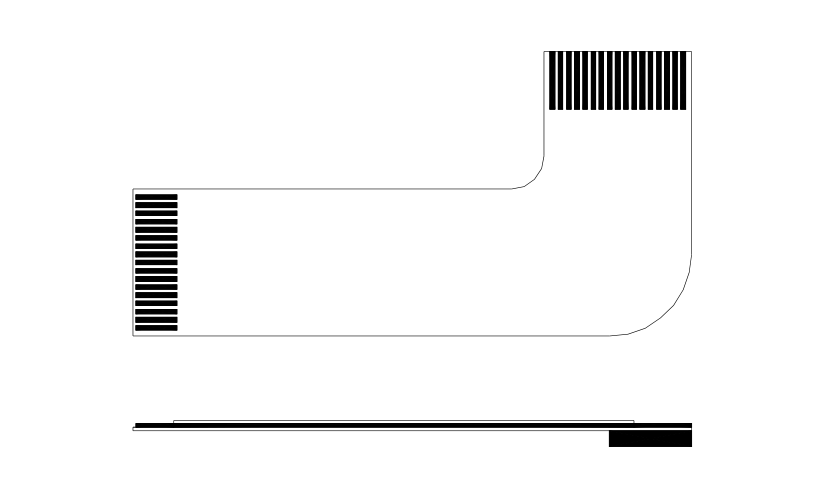

（2）FPC排线两端输入、输出位相同但异向：

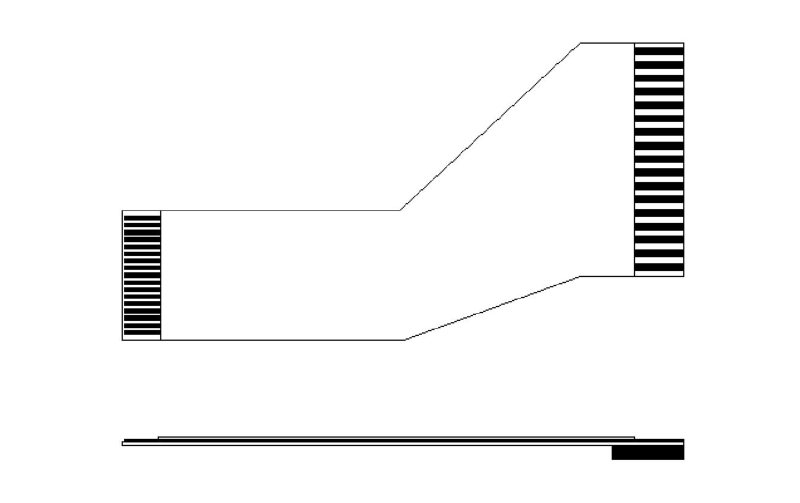

（3）FPC排线两端输入、输出位不同但方向相同：

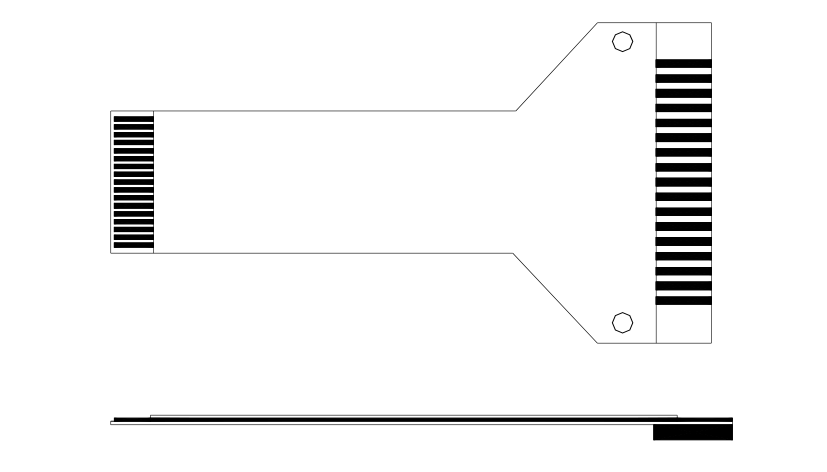

（4）FPC排线两端输入、输出位与方向都不相同：
四.FPC排线的特点：
FPC排线的及机构非常灵活，无固定的结构形式,可根据需要制成各种不同的形状。其精度高、厚度薄，导体间距可以小到0.3mm，厚度可以小于0.02mm。在智能手机、高级显示屏都有应用。
FPC是Flexible Printed Circuitry的缩写，即为柔性印刷电路的英文缩写。
二.FPC排线的功用：
FPC排线通常用于液晶模組显示信号的输入。
三.FPC排线的基本结构：
FPC 排线是由聚酰亚胺薄膜作基材,其表面经过菲林、曝光、显影、蚀刻等一系列工艺过程，形成各种所需要的复杂的图案，在经过电镀形成所需要的电路，表层覆盖一层聚酰亚胺薄膜，经过加热压合而成。其两端根据其连接方式不同可做成带补强板的插接型，也可做成纯导体的镂空型。
常见结构有如下几种：
（1）FPC排线两端输入、输出位相同且同向：
（2）FPC排线两端输入、输出位相同但异向：
（3）FPC排线两端输入、输出位不同但方向相同：
（4）FPC排线两端输入、输出位与方向都不相同：
四.FPC排线的特点：
FPC排线的及机构非常灵活，无固定的结构形式,可根据需要制成各种不同的形状。其精度高、厚度薄，导体间距可以小到0.3mm，厚度可以小于0.02mm。在智能手机、高级显示屏都有应用。
